TC系列调压器适用于区域调压柜/站、大型工业用户以及需要调压器快速反应的用户。
其直拉式阀杆结构搭配内置的平衡补偿系统、保证了调压器在做出快速反应的同时也能提供稳定的出口压力。
技术参数
允许最高进口压力 Pe,max: ≤16bar
进口压力范围 bpe: 0.5－16bar
出口压力范围 Wh:20mbar－5bar
稳压精度等级 AC：5
关闭压力等级 SG：15
切断精度等级 AG：5
工作温度 -20℃～60℃
连接尺寸（法兰） DN25~DN150
主调弹簧参考表
| 弹簧色标 | 弹簧参数 | CHTC25 | CHTC25-AP | CHTC25-APA | CHTC50 | CHTC50-AP | CHTC50-APA | ||
| D | De | Lo | |||||||
| 黄色 | 6.5 | 65 | 305 | 2-10kpa | - | - | 2-5kpa | - | - |
| 蓝色 | 8.0 | 65 | 305 | 9-20kpa | - | - | 4.5-10kpa | - | - |
| 红色 | 9.0 | 61 | 305 | 19-40kpa | - | - | 9.5-20kpa | 50-70kpa | - |
| 黄色 | 11 | 60 | 305 | 39-50kpa | 50-80kpa | 100-120kpa | 19-40kpa | 69-100kpa | 100-170kpa |
| 浅绿色 | 12.5 | 60 | 305 | - | 79-100kpa | 119-170kpa | 39.5-50kpa | - | 169-220kpa |
| 黑色 | 14 | 59 | 305 | - | - | 169-300kpa | - | - | 219-300kpa |
| 弹簧色标 | 弹簧参数 | CHTC80 | CHTC80-AP | CHTC80-APA | CHTC100 | CHTC100-AP | CHTC100-APA | ||
| D | De | Lo | |||||||
| 黄色 | 6.5 | 65 | 305 | 2-3kpa | - | - | 2-3kpa | - | - |
| 绿色 | 8 | 65 | 305 | 2.9-5kpa | - | - | 2.9-5kpa | - | - |
| 红色 | 9 | 61 | 305 | 4.9-10kpa | 50-70kpa | - | 4.9-10kpa | 50-70kpa | - |
| 黄色 | 11 | 60 | 305 | 9.5-25kpa | 69-100kpa | 100-150kpa | 9.5-25kpa | 69-100kpa | 100-150kpa |
| 浅绿色 | 12.5 | 60 | 305 | 24.5- | - | 149-200kpa | 24.5-40kpa | - | 149-200kpa |
| 黑色 | 14 | 59 | 305 | 39.5- | - | 199-300kpa | 39.5-50kpa | - | 199-300kpa |

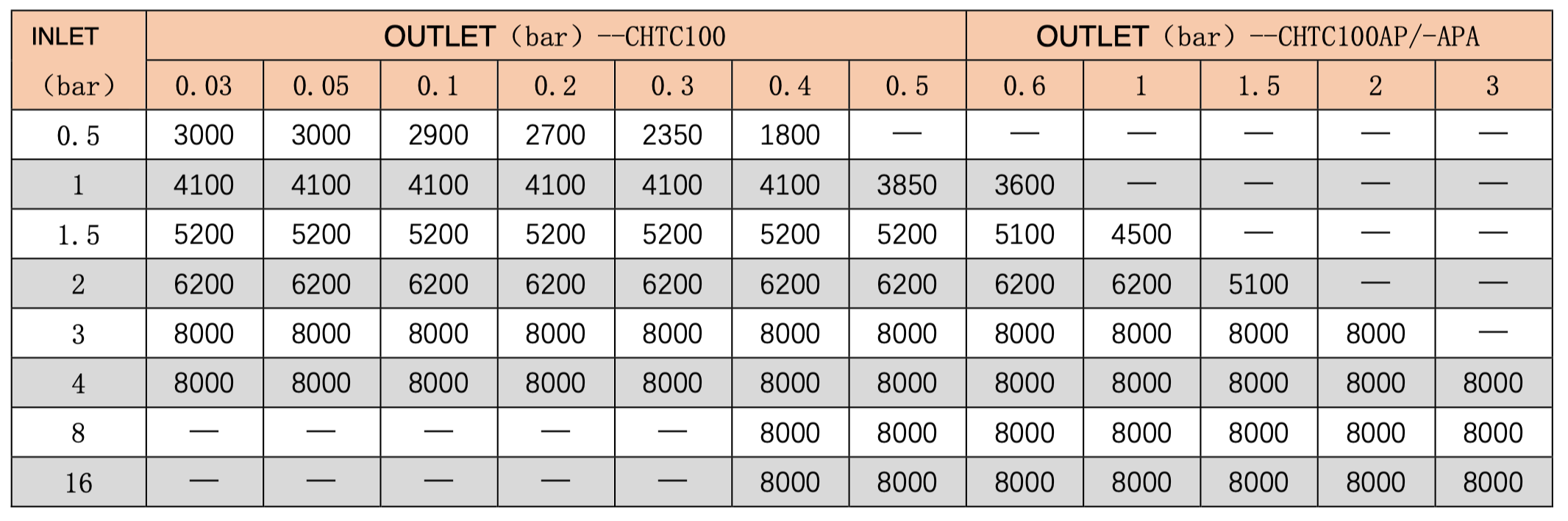

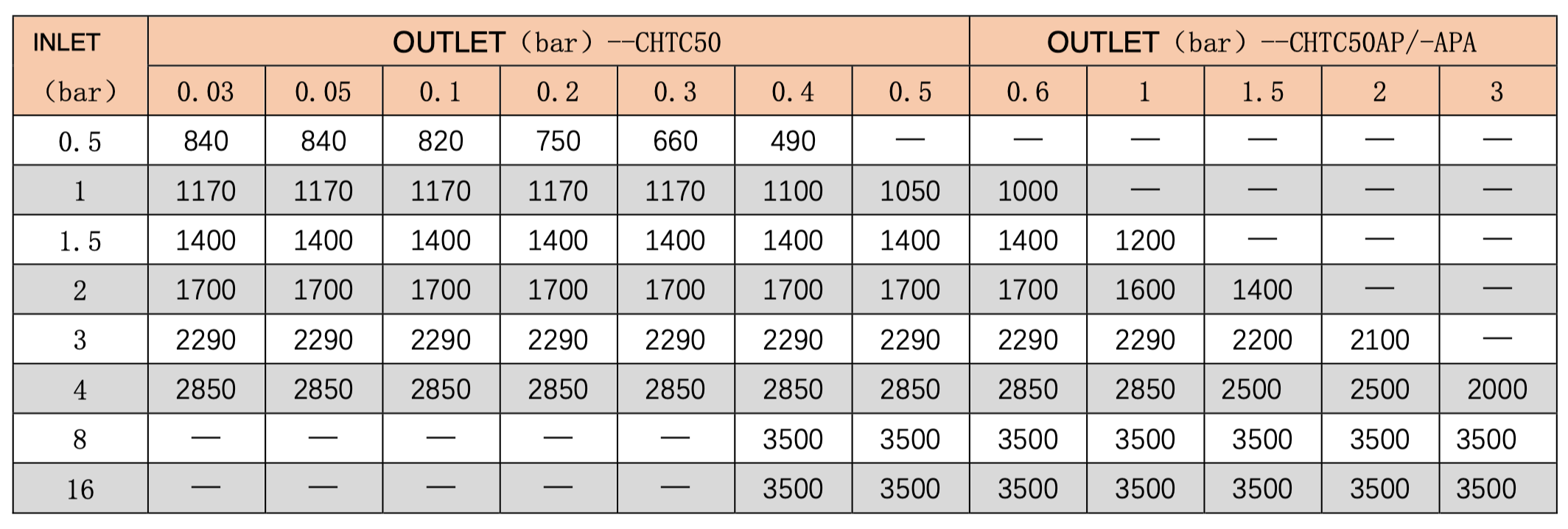

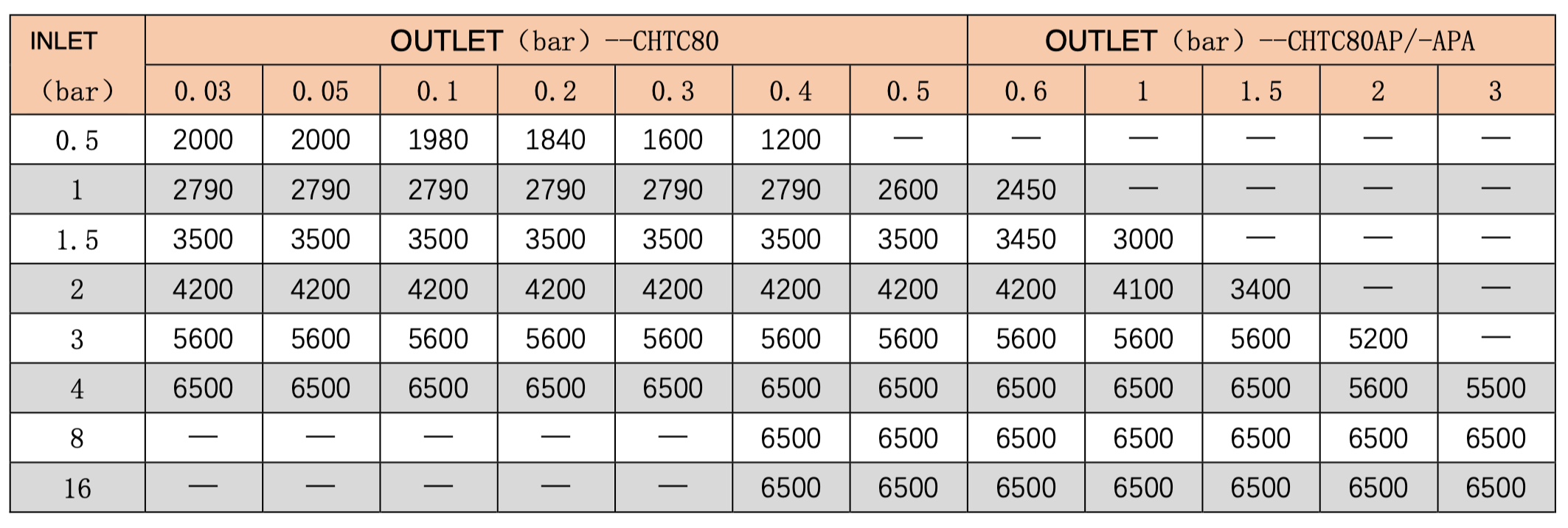

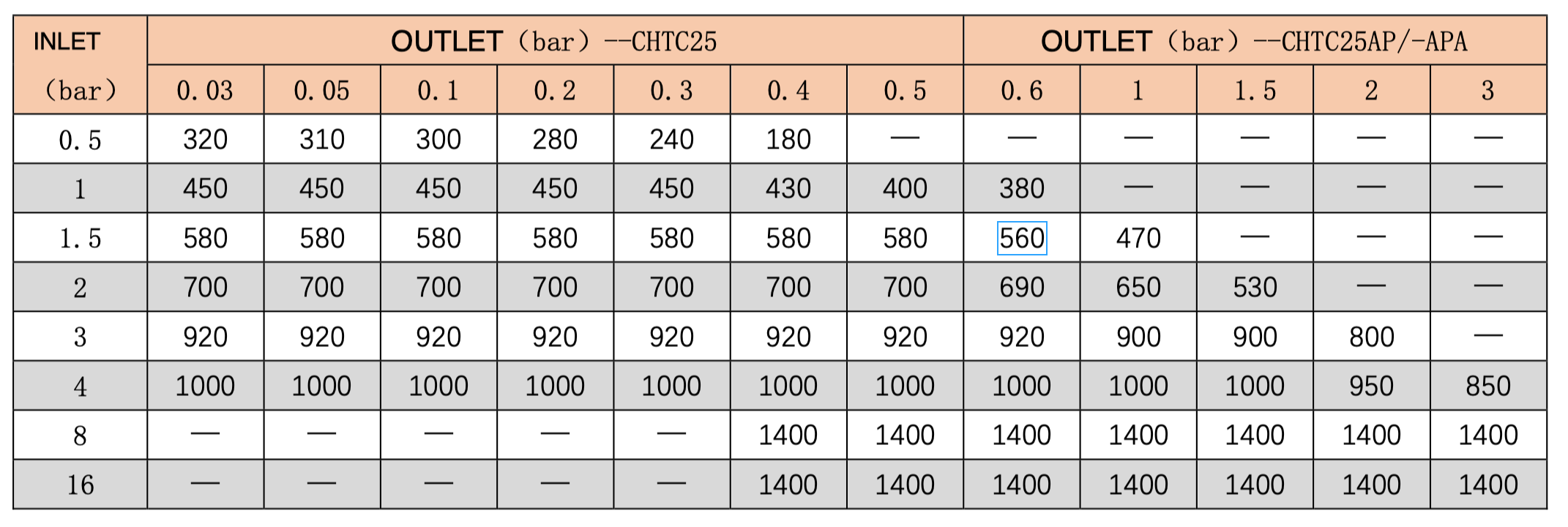

CHTC 系列调压器流量参考表(Nm3/h)
注：表中流量是在标准状态下的天然气相对密度为 0.6 的流量。
