CHTF系列调压器是轴流式、间接作用式调压器。 其配置的带稳压结构指挥器，搭配主阀体轴流式设计， 使该系列调压器具有更大的流量系数、更稳定的使用 性能，尤其适用于高中压、大流量的调压撬/站。
技术参数
| 允许最高进口压力 | 100bar |
| 进口压力范围 | 1～100bar |
| 出口压力范围 | 0.5～80bar |
| 稳压精度等级 | AQ 2.5 |
| 关闭压力等级 | SG 5 |
| 工作温度 | -20℃ ～ 60℃ |
| 连接尺寸（法兰） | DN50 ～ DN150 |
尺寸参考表
| 产品型号 | 出口 | 出口 | L（mm） | H(mm) | H1 | ||
| (DN) | (DN) | DN40 | Class600 | DN40 | Class600 | (mm) | |
| CHTF50 | 50 | 50 | 254 | 286 | 144 | 682 | 165 |
| CHTF65 | 65 | 65 | 276 | 311 | 170 | 717 | 185 |
| CHTF80 | 80 | 80 | 298 | 337 | 195 | 744 | 200 |
| CHTF100 | 100 | 100 | 352 | 394 | 231 | 767 | 225 |
| CHTF150 | 150 | 150 | 451 | 508 | 330 | 936 | 295 |
主调弹簧参考表
| 弹簧色标 | 弹簧参数 | FZL（低压型） | FZH （高压型） | ||
| D | De | Lo | |||
| 黄色 | 3.5 | 33 | 76 | 20-49kpa | - |
| 黄色 | 4.0 | 33 | 76 | 40-90kpa | 80-180kpa |
| 黄色 | 4.5 | 33 | 76 | 90-150kpa | 180-300kpa |
| 黄色 | 5 | 33 | 76 | 150-200kpa | 300-400kpa |
| 黄色 | 5.5 | 33 | 76 | 200-275kpa | 400-550kpa |
| 黄色 | 6 | 33 | 76 | 275-400kpa | 550-800kpa |

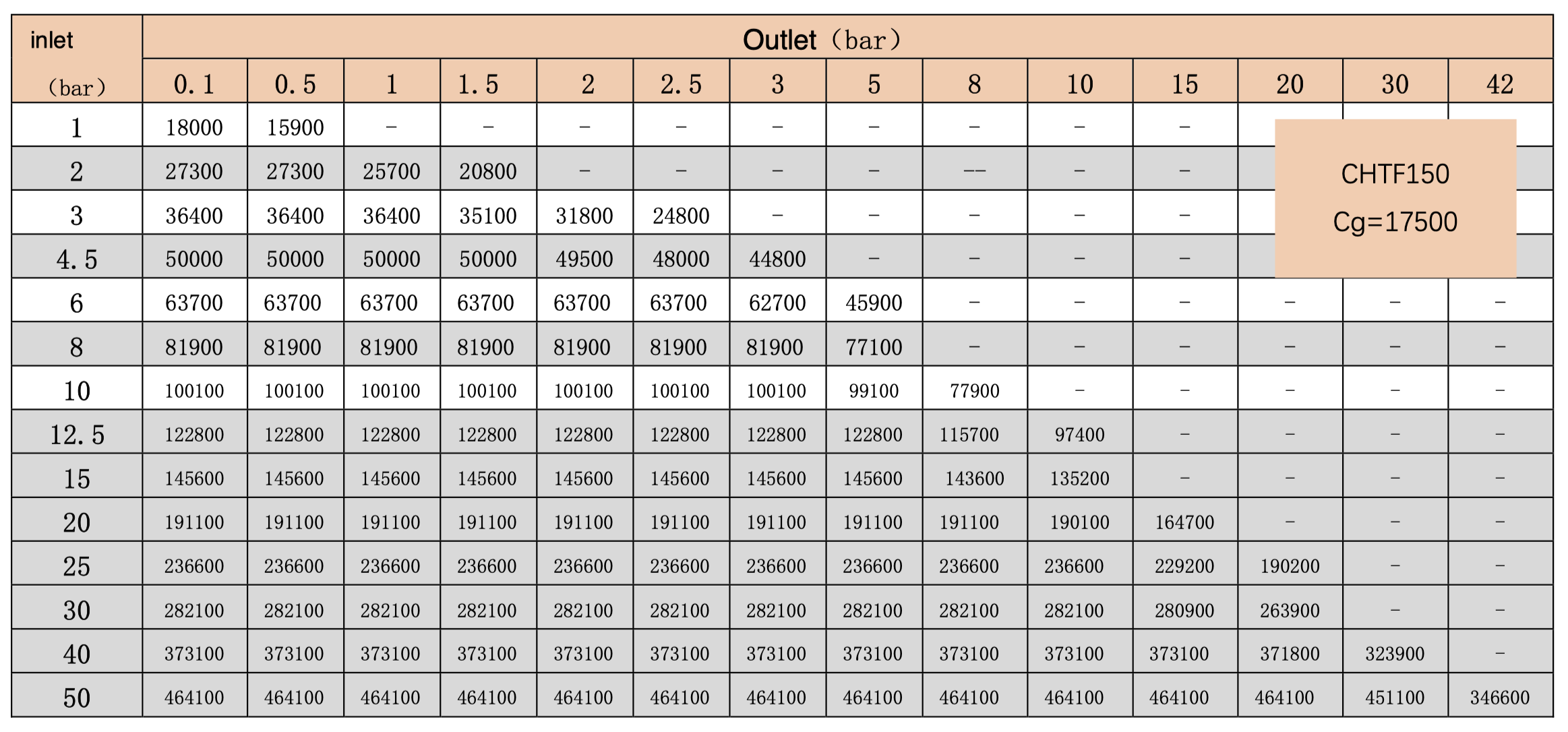

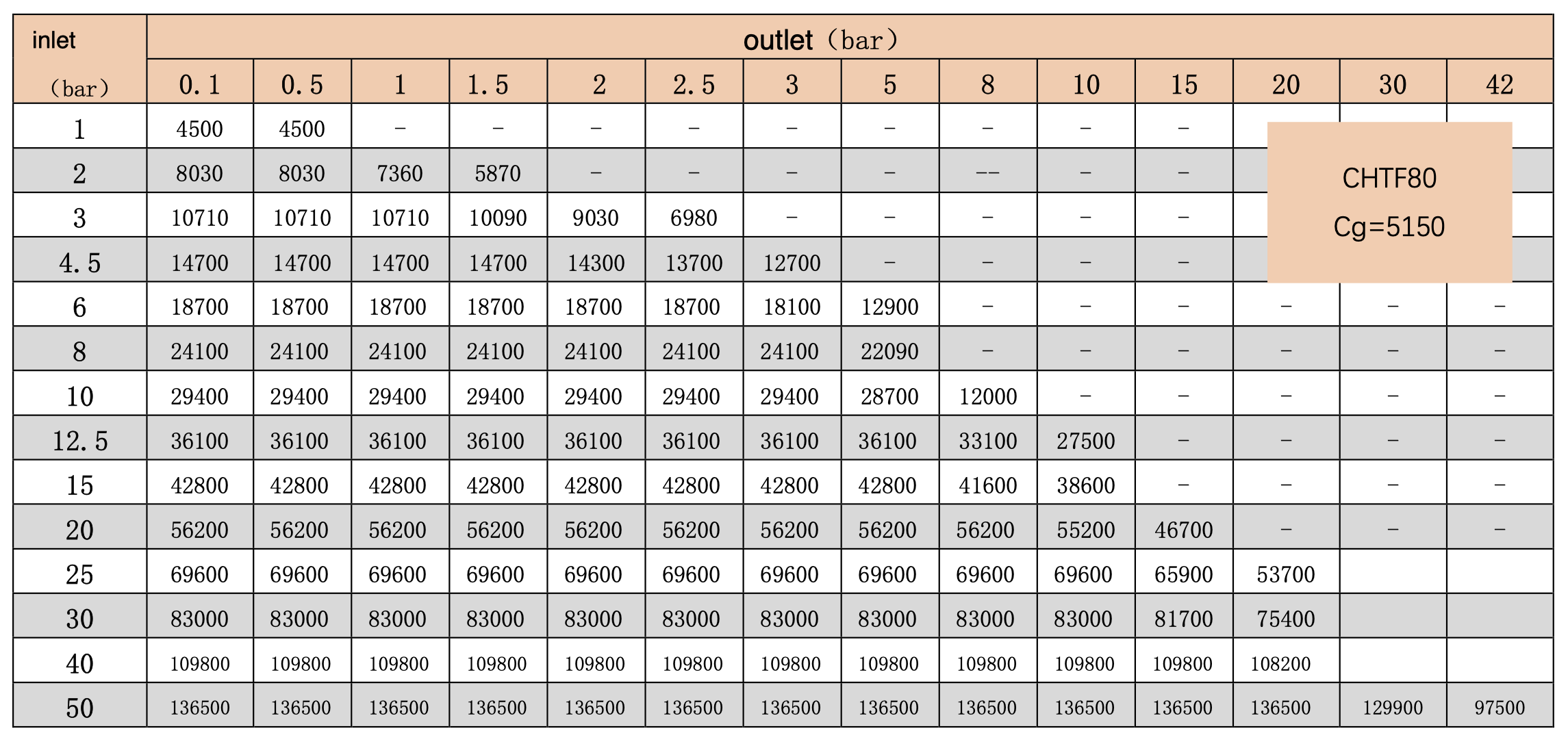

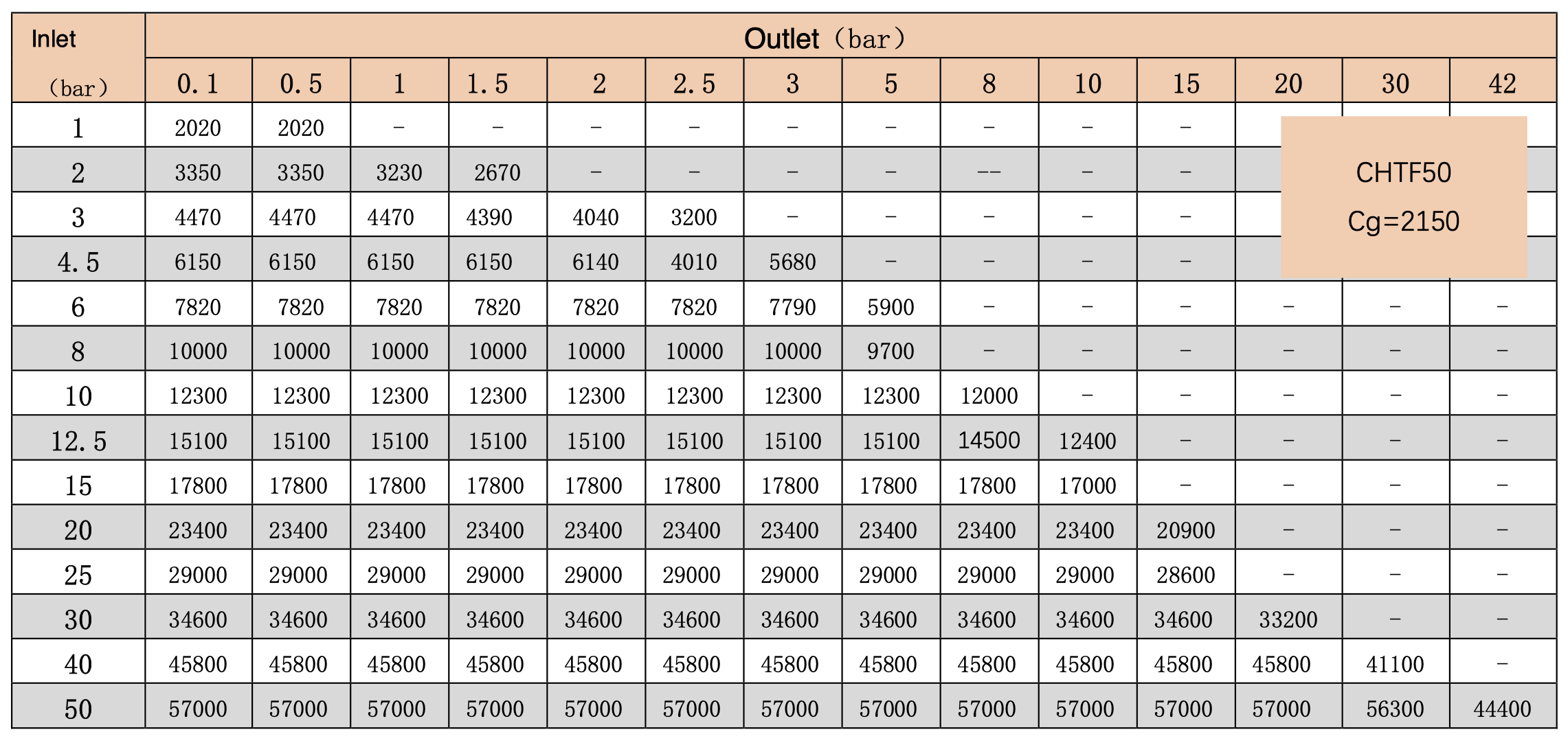

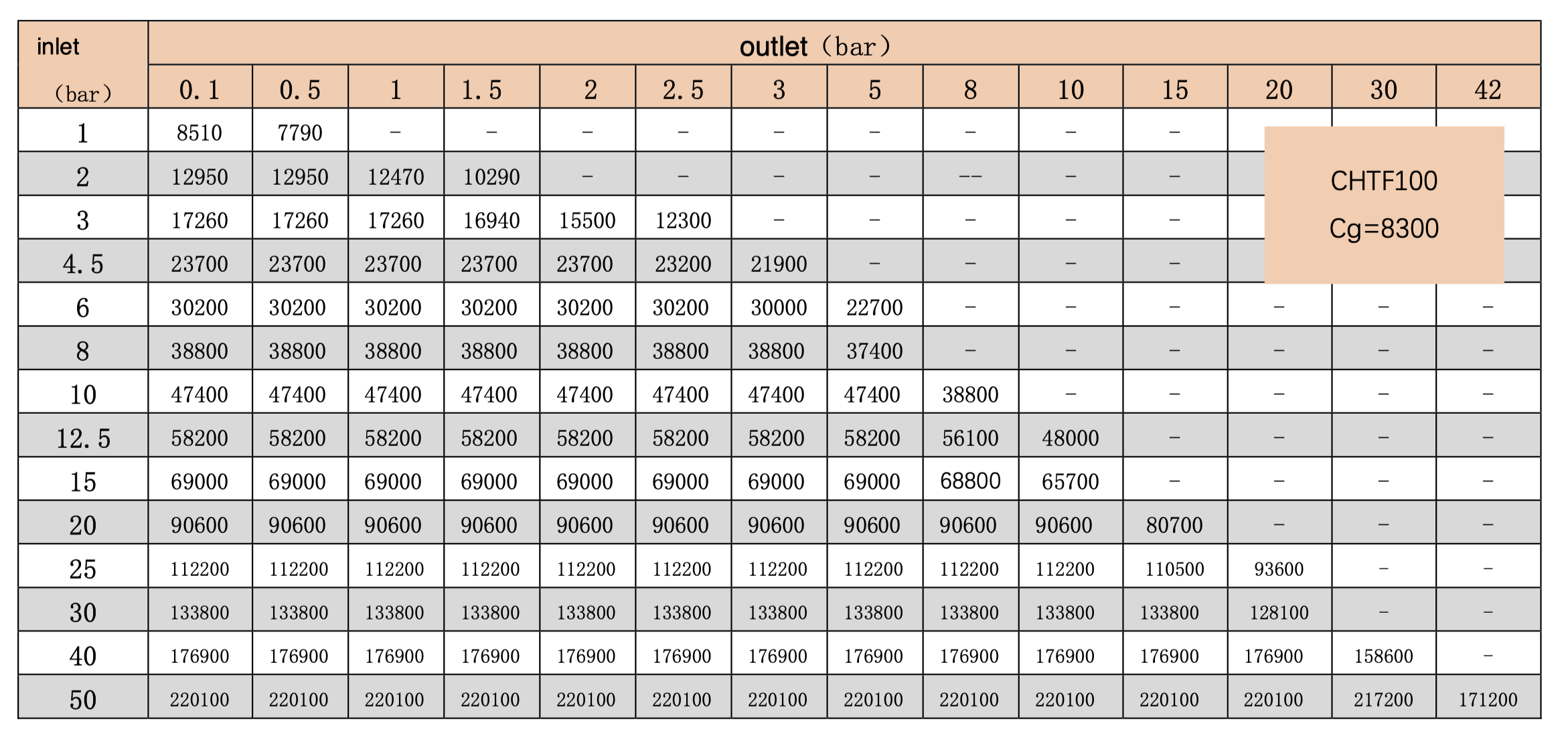

流量参考表(Nm3/h)
上述图表中流量是在标准状态下的天然气相对密度为 0.6 的流量。
